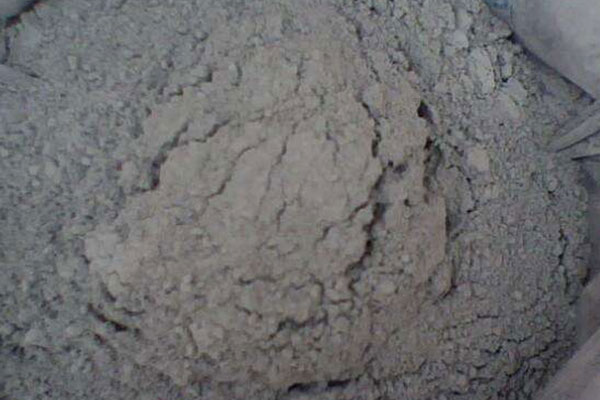

在高性能混凝土中，超级灰(通常指硅灰)的配比优化对提升混凝土强度、密实度及耐久性至关重要。硅灰作为高性能混凝土的关键掺合料，其活性SiO?含量高达90%以上，比表面积超过15000m2/kg，能显著填充水泥颗粒空隙，提高混凝土密实度。

　　优化配比需遵循以下原则：

　　掺量控制：硅灰适宜掺量为水泥用量的5%-10%。当掺入6%-8%硅灰时，混凝土强度可提升20%以上，同时增强抗渗、抗冻、耐磨及耐碱-骨料反应性能。但过量掺入(如超过15%)会增大收缩值、降低抗裂性、减小流动性，并加速坍落度损失。

　　与其他掺合料协同：硅灰可与粉煤灰、矿渣等复掺。例如，采用水泥-粉煤灰-硅灰三元胶凝体系(比例1:0.47:0.37)时，混凝土抗折强度达60.1MPa，抗压强度达212MPa，性能优于单一掺合料体系。

　　水胶比匹配：硅灰需配合低水胶比(通常≤0.25)使用，以充分发挥其火山灰活性。高效减水剂(减水率>20%)的掺入可进一步降低水胶比，提升强度。

　　实际应用建议：

　　C50-C80混凝土：硅灰掺量控制在5%-8%，配合0.4%-1.5%的高效减水剂，砂率35%-45%。

　　超高性能混凝土(UHPC)：硅灰掺量可提高至10%-15%，但需与粉煤灰微珠复掺，以平衡工作性与力学性能。
