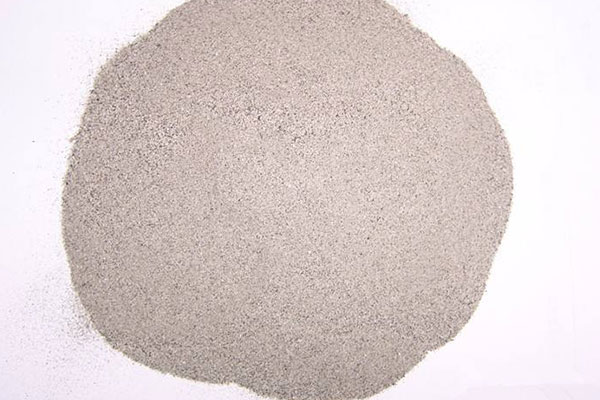

漂珠作为粉煤灰中分选出的轻质空心玻璃微珠，其复合化应用通过材料改性与结构优化，显著提升了物理性能和功能特性。在耐火材料领域，漂珠与硅酸钙基体复合制成的隔热板，导热系数低至0.096W/(m·K)，耐火度达900℃以上，同时具备零甲醛、抗折抗压等特性，广泛应用于工业炉衬、防火门芯及家装隔墙板。通过表面偶联剂处理，漂珠与环氧树脂的界面结合强度提升，当添加量10%时，复合材料压缩强度提高13.4%，弹性模量提升51.6%，解决了传统填充材料易应力集中的问题。

　　在石油钻井领域，粉煤灰与漂珠按8:2比例复合制成的密度水泥浆，密度可降至1.2g/cm3以下，且稠化时间延长、失水量降低，有效解决了低压易漏层的固井难题，现场应用成功率超95%。针对高温转向压裂工艺，优化粒径配比为20-40目、100-120目、180-200目漂珠按1:2:5.2混合，形成的隔板承压能力达15MPa以上，较单一粒径材料提升40%。

　　功能性复合方面，漂珠经TiO?包覆处理后，表面镀层均匀致密，在耐高温涂料中可耐受800℃持续热冲击，同时保持绝缘性。作为有机涂料填充剂，漂珠可降低树脂用量30%，并赋予涂料憎水性，接触角达120°以上，适用于异形设备保温涂层，涂抹厚度仅为传统材料的1/3。
